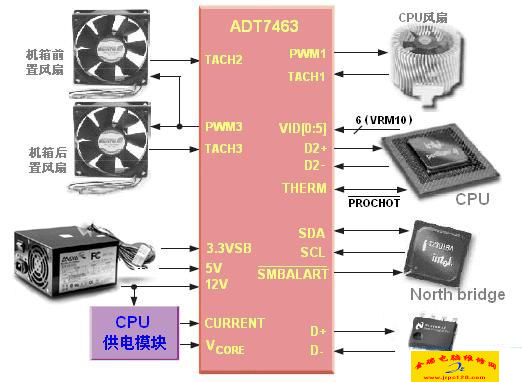

图10  Pentium 4CPU温度监控方案

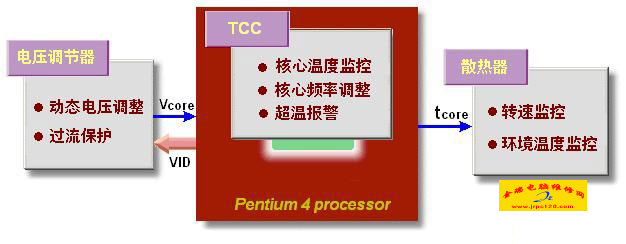

    在供电方面,单纯采用多相供电结合大电容滤波的传统方法已难以满足Pentium 4（Prescott）CPU的要求,为此,Intel制定了新的电压调节标准VRD10,将VID（电压识别码）从VRM9的5位升级到6位,使电压调整精度更高。VRD10还首次公开了Dynamic VID（动态电压识别码）技术,可根据CPU负荷变化随时调节供电电压,见缝插针地降低功耗。此外,Dynamic VID技术还能限制电流突变,避免CPU偶然烧毁的可能。有关Pentium 4CPU的最新供电规范,请参阅本刊2004年第13期“全面掌握Prescott主板最新供电技术”一文。

    在散热方面,Intel在Pentium 4 processor Thermal and Mechanical Design Guidelines（Pentium 4CPU热量和构造设计指南）中要求,CPU的散热器必须具有足够强的散热能力,以便及时将CPU所产生的热量带走。同时要求风扇能够输出转速信号,以实现对风扇的监控,防止因风扇停转而导致CPU过热的情况发生。由于CPU所产生的热量因工作负荷变化而有很大变化,因此也要求风扇转速按需要自动调节,以降低不必要的能源消耗和噪音污染。

    小知识∶如何判断风扇是否具有测速功能？

    有些电脑BIOS中显示风扇转速为0,而实际上风扇却在正常旋转,通常是因为风扇没有测速功能。风扇是否具有测速功能,可以从风扇连线的数目来区别,具有测速功能的风扇至少有三根线,通常红色线为＋12V,黑色线为地线,黄色线或白色线就是测速信号线。如果还有第四根线——一根蓝色的信号线,那是用于变频调速的脉宽调制信号PWM,如图11。
